發布時間：2022-03-03 10:34:16
全絕緣六氟化硫關閉式開關設備又名充氣柜，常見的單元有
C單元：負荷開關模塊，相當于環網柜的進線。
V單元：真空開關模塊，相當于斷路器單元。
F單元：負荷開關熔斷器組合模塊，相當于環網柜的出線。
D單元：不帶接地刀的電纜連接模塊，相當于母線進步柜。

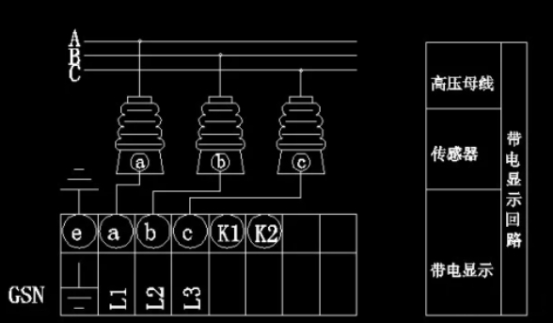

一、充氣柜帶電閃現器回路
充氣柜毛病一：帶電閃現器燈三相全不亮
問題排查：1、開關是否合閘。如：若電源只送到進線柜，那么只需進線柜單元是帶電的，其他單元不合閘是不帶電的，故除進線柜外其他單元帶電閃現器燈是不亮的。2、二次線是否接結實。有些問題往往出現在這是小細節上，所以我們判別問題首要要從簡至深。3、傳感器容量是否與帶電閃現器的容量匹配，所選類型是否應用于該電壓等級。
充氣柜毛病二：帶電閃現器三相缺相
問題排查：1、導線某處破損接地。2、線沒接牢。
充氣柜毛病三：帶電閃現器在一次無電壓的狀況下閃耀
問題排查：1、首要用驗電棒驗電，承認一次側無電壓。2、外部電源的干擾，假定帶電閃現器在防干擾這一塊沒做好的話，這一塊是避免不了的。建議您替換廠家，采購防干擾才調強的產品。但小編在這一塊能夠奉告我們，假定你選用的是Q型帶閉鎖的帶電閃現器的話，不防把流入帶電閃現器的節點換成N線，假定是相線的話帶電閃現器會亮，假定是N線的話帶電閃現器不亮。

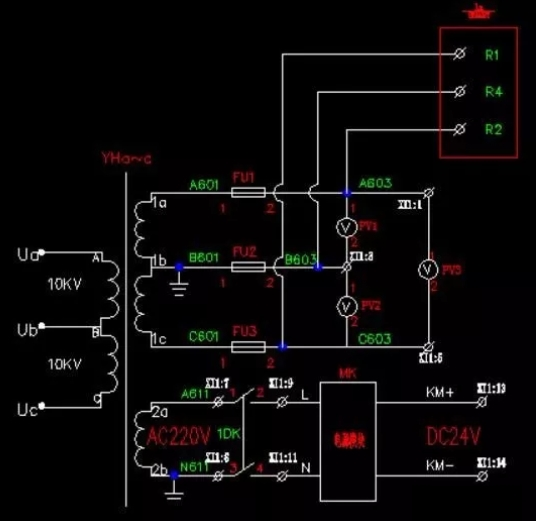

二、電流、電壓互感器檢測回路
互感器是將電網高電壓變為低電壓或將大電流變為小電流的一種特別變壓器，首要用于檢測外表和繼電保護設備。互感器運轉和保護的好壞，直接影響電力系統計量的準確性和保護設備動作的可靠性以及電網、設備和人身的安全。
常見毛病及處理：
1、發生下列狀況時需求急迫停運電壓互感器（電流互感器）?
（1）嚴峻發熱、冒煙、冒油時。?
（2）電壓互感器高壓側熔斷器連續熔斷兩次。?
（3）外殼破裂、嚴峻漏油。
（4）內部有放電聲或反常動靜。?
（5）設備著火。
電壓互感器冒煙、著火時的處理辦法：假定在冒煙前一次側熔斷器從未熔斷，而二次側熔絲屢次熔斷，且冒煙不嚴峻無絕緣損害特征，在冒煙時一次側熔斷器也未熔斷，則應判別為二次繞組相（匝）間短路引起冒煙。在二次繞組冒煙而沒有影響到一次絕緣損壞之前，當即退出有關保護、自動設備，取下二次側熔斷器，擺開一次偏重阻隔開關，停用電壓互感器。對充油式電壓互感器，假定在冒煙時，又隨同較濃臭味，電壓互感器內部有不正常噪聲、繞組與外殼或引線與外殼之間有火花放電、冒煙前一次側熔斷器熔斷2～3次等現象之一時，應判別為一次側絕緣損害而冒煙，如是母線電壓互感器則用停母線辦法停用電壓互感器，此刻決不能用擺開阻隔開關的辦法停用電壓互感器，因阻隔開關沒有滅弧才調，若用阻隔開關堵截毛病，還可能會引起母線短路，使設備損壞或構成人身事故。電壓互感器本體著火時，應當即斷開有關電源，將毛病電壓互感器阻隔，選用干式救活器或許沙子救活。
2、電壓互感器二次回路斷線
現象反應：
（1）三相電壓不平衡，毛病相相電壓閃現為零，電度表閃現失常
（2）相應的無功表、有功表指示下降或為零
（3）“電壓回路斷線”信號宣告
處理辦法：
（1）用萬用表檢測兩相二次熔芯上端，假定閃現100V，然后再檢測下端閃現無100V，那么是二次熔芯燒壞，替換二次熔芯即可。用萬用表檢測二次熔芯上端發現無100V電壓可能是一次熔芯燒壞，停電后對一次熔芯檢測通斷，看是否為一次熔芯燒壞
（2）對反常的電壓互感器二次回路進行查看，有無松動、短路、斷線等現象。

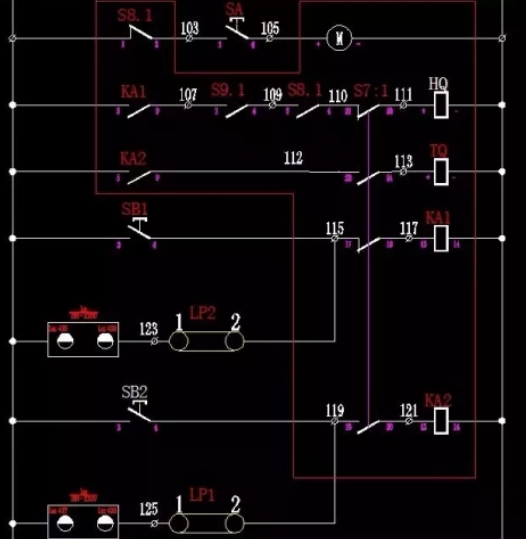

三、操控回路
（1）儲能回路
問題：電機不儲能
處理辦法：如圖所示，儲能回路經過的點有限位輔佐觸點S8.1，儲能旋鈕，電機。先打掃接線無松動，如不是接線松動再看儲能旋鈕是否是好的，旋轉旋鈕到接通狀況，用萬用表量通斷看該點是否變為閉點。如還不能儲能再看儲能限位開關是否出色，在未儲能狀況下S8.1為常閉狀況，如排查這幾項電機仍不能動作則為電機問題，如該回路是直流電，查看接線是否為正負極對應電機的正負極，假定接反會導致電機回轉，輕則二次側熔芯焚毀，假定所用熔芯較大則電機開始超負荷運轉發燙畢竟燒壞。
（2）合閘回路
因為電氣五防，所以合閘回路經過的輔佐觸點較多，常見的輔佐觸點方位有①下門輔佐觸點（只需在電纜室門關好的狀況下該回路的常開輔佐觸點才調變為常閉狀況）
②接地輔佐觸點（只需在接地刀處于分隔狀況下該回路的常開輔佐觸點才調變為常閉狀況）
③阻隔開關輔佐觸點（只需在阻隔開關是合閘狀況下該回路的常開輔佐觸點才調變為常閉狀況）
儲能方位輔佐觸點（只需在電機處于儲能狀況下，該回路的常開觸點才調變為常閉狀況）
所以在該圖上按下合閘按鈕SB1，首要繼電器KA1會得電吸合，吸合后合閘回路KA1常開觸點會變常閉狀況，假定承認下門已關好，阻隔開關處于合閘狀況，接地開關處于分閘狀況，電機已儲能。此刻合閘線圈得電作業，牽動開關合閘組織方位，開關合閘。所以我們在合不上閘的狀況下，首要要判別一切的輔佐觸點狀況（即接地開關狀況、阻隔開關狀況、電機儲能狀況、下門關閉狀況）由硬件設備到回去狀況去處理，相必會事半功倍。
（3）分閘回路
由原理圖可看出，該回路較簡略，只需判別分閘繼電器、分閘線圈、分閘按鈕即可。
