電纜分支箱如何驗電？驗電接地工具應用介紹

發布時間：2021-10-14 10:46:28

電纜分支箱因受其特有內部設計結構限制而無法使用以往變電及線路所用的較成熟的驗電,接地工具,尤其是全絕緣密封下的驗電工作一直威脅著檢修人員的安全。近年一些事故的原因分析顯示出嚴格按安全技術措施順序執行的重要性,若按以前的方法操作,則萬一停錯線路、突然來電,設備帶電顯示故障或基礎資料錯誤等,后果將極為嚴重。

電纜分支箱的密封電氣構造

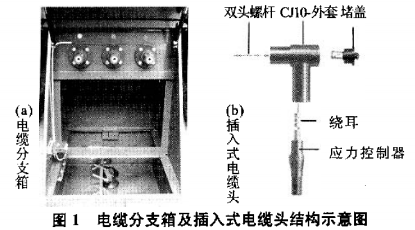

電纜分支箱(結構見圖1)由硅橡膠插入式電纜

終端頭、雙通套管、帶電指示器和不銹鋼箱組成,采用結構緊湊的全封閉設計,電纜完全處于全密封狀態,須先拆除電纜封帽、堵蓋露出金屬雙頭螺桿才能驗電。以往拆電纜頭前都未驗電,而僅通過觀察帶電顯示器來判斷電纜是否帶電(規程L1中未明文規定),若帶電顯示器發生故障而又無其它安全保護措施,則會危及檢修人員的安全。雖然國內多個廠家針對電纜分支箱、箱式變及環網開關柜制作的肘型接地電纜接頭(見圖2)可用來完成最后的接地工作,但無法做到之前電纜頭拆除工作的安全保護,也就無法完成完整的技術措施。而本文研制的電纜分支箱驗電接地工具(見圖3)就圓滿解決了該問題,可完成電纜分支箱停電工作時必須實施的一系列安全技術措施,保障檢修人員的人身安全。

電纜分支箱驗電接地工具的使用方法

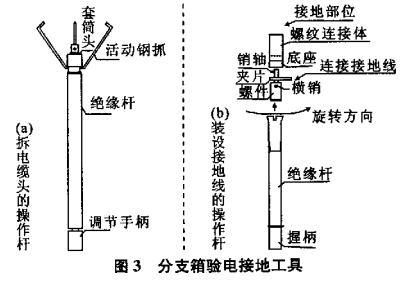

(1)拆電纜頭的操作桿(見圖3a)它可用來拆除電纜封帽、堵蓋。使用方法為:a)使用旋轉調節手柄調節活動鋼抓到適當開合度,勾牢被試電纜所在分支箱雙通套管對面的電纜封帽后拔出,露出電纜堵蓋。b)套筒頭裝上與該電纜堵蓋匹配的套筒,旋轉操作桿擰松堵蓋后邊擰邊拔,堵蓋露出一定位置后通過旋轉調節手柄調節活動鋼抓,勾住堵蓋邊緣將其拔出,露出分支箱雙頭螺桿,即拆除工作完畢。

(2) 常規聲光驗電筆用來在雙頭螺桿上驗電。

(3) 裝設接地線的操作桿(見圖3b)它與其它廣家設計不同,采用帶磁性的接地裝置(其接地線三相一組),可使人在安全活動范圍內不用直接接觸分支箱,不用去除金屬雙頭螺桿即可直接裝設接地線，更加方便安全。使用方法為:a)先接接地端,后接導體端。接地裝置部分與絕緣操作部分通過磁性吸住,旋轉操作棒,橫銷對應卡口可卡住并帶動旋轉接地裝置。b)將螺紋連接體(其螺紋標準按現有多數電纜分支箱雙頭螺桿的2種尺寸而定)套在電纜分支箱雙頭螺桿上,旋轉絕緣杅將其擰緊,即接地裝置前端接好。c)推絕緣桿使彈簧收縮旋轉一角度,使銷軸脫出底座槽口,接地線后端螺紋開始受力。旋轉絕緣桿,使夾片與螺紋連接體和螺件緊密接觸,即接地裝置后端安裝牢固。d拔出絕緣桿重復操作將三相全部接好,即接地線裝設完畢。

(4) 由使用方法可見,整個過程都避免讓檢修人員直接接觸可能帶電的部位,保證了其人身安全。
