1環網柜概述

充氣式環網柜是配電體系中的首要設備，其安穩性與牢靠性直接關系到電力體系的安全、安穩運轉。充氣式環網柜以體積小、安全牢靠等優點被更多的用戶所認可。充氣式環網柜把多回路滅弧室、母線進出線等部件密封在單一的氣箱中，氣箱為絕緣氣體SF。氣體供給一個密閉的容器，確保了產品長期安穩牢靠的工作。氣箱的規劃和制造在機械強度、氣密性.外表耐腐蝕性等方面都有很高要求。

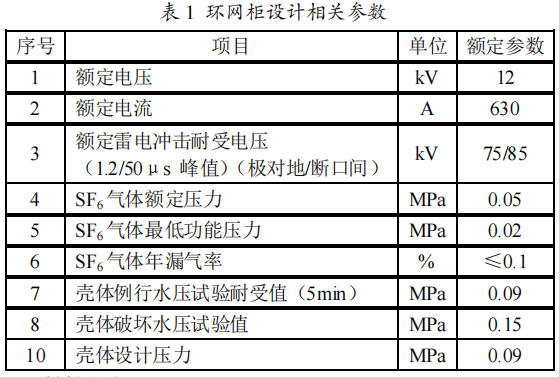

環網柜殼體形狀不同有箱式和筒式之分。由于箱式結構有利于完成進出線.配電方案的施行，可是箱式在承受壓力的局限性，使箱體不能夠承受太高的壓力。下面介紹一種環網柜氣箱的規劃辦法。與氣箱規劃有關的環網柜額定參數見表1。

2材料選取

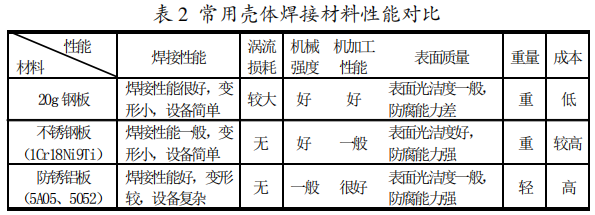

環網柜焊接氣箱常用材料主要有20g鋼板、不銹鋼板(1Cr18Ni9Ti)、防銹鋁板(5A05，5052)等。其性能對比見表2。

不銹鋼氣箱盡管價格較高，在同等強度下需選用薄板上焊接加強筋的辦法達到了同樣的經濟效果。另一方面由于我公司不銹鋼氣箱焊接設備完全、工藝已成熟，材料標準完全，不銹鋼具有優易的防腐能力，無需外表防腐處理，無渦流損耗，相比其它兩種材料具有較大優勢。歸納以上各種因素，氣箱選用不銹鋼板進行焊接。

3主要尺寸設計及計算

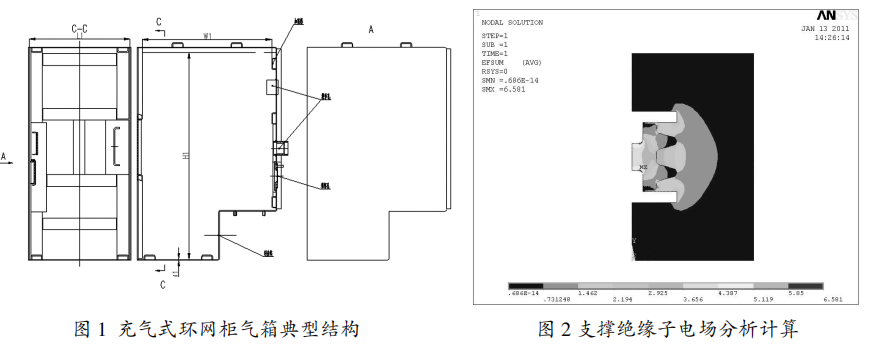

圖1所示為環網柜焊接氣箱的典型結構，主要由進出線、操作孔、觀察孔、加強筋、固定塊等組成。與本體性能比較密切的關鍵尺寸主要有:氣箱內腔尺寸L1×W1xH1、壁厚61。

3.1氣箱尺寸的確定(L1xW1xH1)

3.1.1確定雷電沖擊的擊穿場強:確定高壓帶電體對地最小間隙。

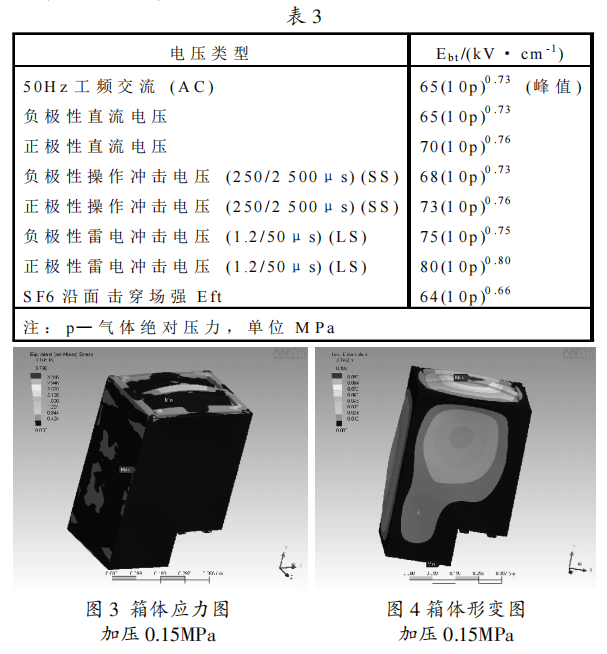

《高壓斷路器原理和應用》和《高電壓絕緣技術》中，SF6氣體間隙的工程擊穿場強下限值為:

六氟化硫環網柜最低功能氣體壓力為0.05MPa，因而，負極性雷電沖擊的擊穿場強為:

E=75x(10x0.15)0.75=10.1kV/mm

3.1.2確認高壓帶電體對地最小空隙:

高壓帶電體對地最小空隙處在支撐絕緣子上，通過核算支撐絕緣子的電場如圖2，滿意電場要求，終究確認對地最小空隙。根據最小空隙準則確認氣箱外形尺度(L1xW1xH1)。

3.2氣箱壁厚的確認

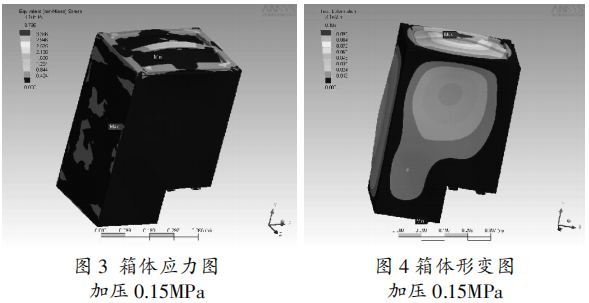

箱壁厚度滿意材料的許應應力要求及氣箱允許變形量要求。通過軟件剖析核算后得到氣箱的應力分布(見圖3)及箱體形變(見圖4)，終究找到氣箱壁厚。

4制造工藝

焊接氣箱的制造工藝比較復雜，典型過程依次是:激光切開下料，數控折彎機折彎，焊上加強筋。拼裝成氣箱后選用數控激光焊接成型，上色探傷，密封面磨光。

5總結

在氣箱的規劃過程中，除了要使氣箱滿意環網柜的技能要求，還應歸納考慮其經濟性及加工單位的設備、技能、工藝特色，得出最合理的規劃方案。
